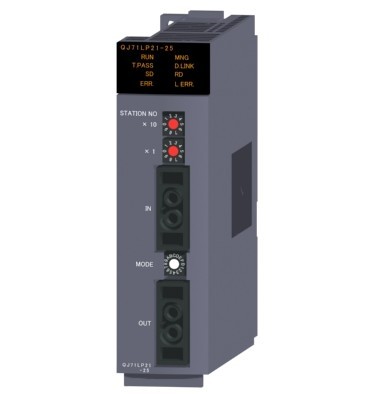

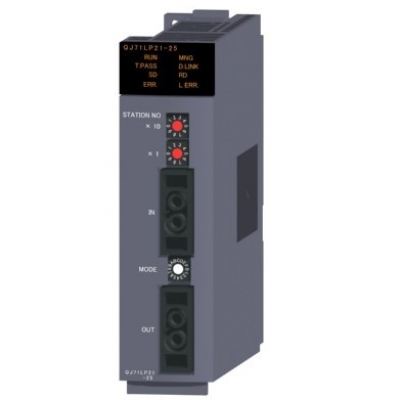

.三菱通訊模塊QJ71LP21-25QJ71LP21-25報價價格QJ71LP21-25供應商
三菱通訊模塊QJ71LP21-25功能介紹：<>MELSECNET/HPC間網絡管理局／通常局<>MELSECNET/H遠程I/O網絡遠程主局<>光循環系統連接電纜：SI/QSI/H-PCF/寬帶H-PCF光纜傳輸通道形式：雙重循環三菱通訊模塊QJ71LP21-25功能特點：概要MELSECNET/H的PC間網絡，復數臺序列器和電腦連接，生產線的統籌控制需要做的功能和性能具備了MELSECNET/10的性能進一步提升了網絡系統。高速網絡MELSECNET/10的通信速度10Mbps，MELSECNET/H的通信速度10Mbps/25Mbps的代幣傳球方式的網絡。(MELSECNET/H中通信速度25Mbps是71，QJ暸LP21-25系統構成的時候只可能的。)另外，代幣傳球方式的網絡，送信權一定會巡回被分配。所以，對網絡的連接臺數和通信頻率增加也一定要傳送數據，可以進行。因此，即時性要求適合設備控制。容易使用的網絡MELSECNET/10，MELSECNET/H的數據收發基本，周期的通信方式。周期的通信方式，預先網路參數中被指定的數據周期性又自動收發的通訊方式，數據收發的程序編制無用。另外，周期的通信用于作為數據鏈接繼電器B(ON/OFF信息)和連接寄存器W(16位數字信息)的專用設備設置。適用電纜MELSECNET/H網絡系統的場合，可以使用電纜，光纖電纜與同軸電纜的2種。各電纜是，下面的特點?！窆饫w電纜：(1)光纖，擁有高噪聲耐量。(2)SI/H-PCF/寬帶H-PCF/QSI電纜，通信速度10Mbps時候局間距離500米/1公里/1公里/1公里，通信速度25Mbps時候局間距離200米/400米/1公里/1公里長距離的布線可以。高信賴性網絡，涉及的范圍很廣，多數的序列被連接電纜，又是交換等困難的管道和天花板上敷設要求，一旦發生問題的修復和那個花費時間有可能。MELSECNET/10，MELSECNET/H中，這一點非常重視可靠性高機能加進。●回路功能(光雙重循環系統只)：光循環電纜的雙工相比，電纜斷線，序列器故障等的異常的時候異常處分離，動作可能局正常傳輸繼續。網絡監視器MELSECNET/10/H，MELSECNET網絡系統，GXDeveloper更簡單診斷狀態可以。網絡發生異常時，迅速的異常的地方探索到故障排除容易。診斷的手段，下面的方法。(1)網絡診斷(自局信息)：連接的自局網絡狀態確認(2)其他局信息：指定的其他臺的網絡狀態確認(3)網絡測試：自局，指定局，對全局，鏈接啟動/停止MELSECNET/H模式系統QCPU(Q)只有電腦網絡模式間構成的場合，MELSECNET/H模式推薦。MELSECNET/10模式相比，更加高速大容量通信的實現。MELSECNET/10模式系統QCPU(Q)為ACPU模式，QnACPU等組成現有的MELSECNET/10網絡系統連接時，MELSECNET/10模式，請選擇。另外，QCPU(A模式)也MELSECNET/10網絡可以連接。三菱通訊模塊QJ71LP21-25其它性能參數：每一網絡的最大鏈接點數LX/LY:8192點，1K字節LB16384點，2K字節(MELSECNET/10模式時：8192點，1K字節)LW16384點，32K字節(MELSECNET/10模式時：8192點，16K字節)每一局的最大鏈接點數:????????????? PC間網絡·MELSECNET/H模式，MELSECNET/10模式：{(LY+LB)÷8+(2×LW)}≦2000字節???????????? ·MELSECNET/H擴展方式：{(LY+LB)÷8+(2×LW)}≦35840字節遠程I/O網絡·遠程主局→遠程I/O局：{(LY+LB)÷8+(2×LW)}≦1600字節·遠程I/O局→遠程主局：{(現+LB)÷8+(2×LW)}≦1600字節·多重遠程主局←→多重遠程輔助主局：{(LY+LB)÷8+(2×LW)}≦2000字節遠程I/O局每一局的最大輸出點數X+Y≦4096點(X/Y號重復的情況下，一邊只點數的對象)遠程I/O局1局一帶的設備點數M8192點SM2048點D12288點SD2048點通信速度25Mbps/10Mbps網絡連接的局數1PC間網絡64局(管理局：1，通常局：63)遠程I/O網絡65局(遠程主局：1，遠程I/O局：64)1網絡的總延長距離30公里局間距離(最大)25Mbps時SI電纜：200米H-PCF電纜：400米寬帶H-PCF電纜：1公里QSI電纜：1公里10Mbps時SI電纜：500米H-PCF電纜：1公里寬帶H-PCF電纜：1公里QSI電纜：1公里連接電纜SI/H-PCF/寬帶H-PCF/QSI光纖電纜連接器2芯光連接器插頭F06/F08相當品(JISC5975/5977依據)最大網絡數239最大小組數32(MELSECNET/10模式時：9)傳輸通道形式雙重循環通信方式令牌環方式同步方式幀同步方式編碼方式NRZI符號(NonReturntoZeroInverted)傳輸格式HDLC依據(框架形式)錯誤控制方式CRC(X16+X12+X5+1)及時間過度造成重試占有插槽數1輸入輸出占有點數32點DC5V內部消費電流:0.55A外形尺寸(H*W*D):98*27.4*90mm重量：0.11公斤
.
.
.
