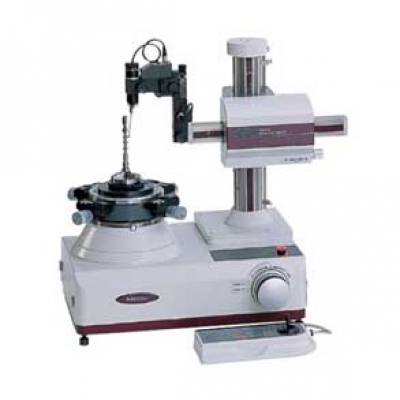

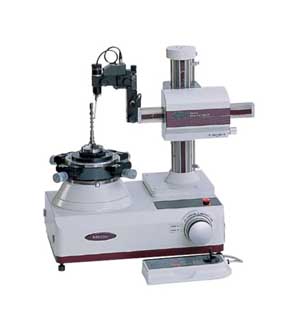

日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商Roundtest （圓度、圓柱形狀測量儀）RA-1400/1500 SERIES 211系列-圓度/圓柱度形狀測量儀 日本三豐品牌 MITUTOYO 211-732 形狀測量儀 特點： 1、RA-1400/1500圓度儀配備有了自動測量、圓弧測量、數字調整工作臺（DAT）等尖端技術的圓度
- 型號：
SERIES 211系列-圓度/圓柱度形狀測量儀
日本三豐品牌 MITUTOYO 211-732 形狀測量儀
特點：
1、RA-1400/1500圓度儀配備有了自動測量、圓弧測量、數字調整工作臺（DAT）等尖端技術的圓度測量系統，能簡單、快速地對工件進行調心、調水平。
2、RA-1500，該型號配備了測量圓柱度/直線度的高精密度電動立柱，其直線度的測量精確度高達0.3µm/150mm。
螺旋測量/分析（RA-1500）
提供合并工作臺旋轉與直線運動的螺旋測量功能，可將圓柱度、同軸度等數據作為連續數據集合加載。
旋轉工作臺的定位（RA-1500）
在相對于工作臺旋轉的任何位置（角度）均可進行包含直線運動的自動測量。
X軸跟蹤測量
通過X軸的內置線性標尺可一面跟蹤被工件的表面形狀，一面進行測量。這種類型的測量在以下場合十分有用：圓度/圓柱形位移及直線運動形成的錐形超出傳感器的測量范圍，X軸必須移動。
連續測量內、外徑
不改變測頭位置即可連續測量內、外徑。
技術參數：
旋轉工作臺
回轉精度
徑向：（0.02+6H/10000）µm
軸向：（0.02+6R/10000）µm H為測量高度（mm） R為測量半徑（mm）
旋轉速度：4,6,10rpm
工作臺有效直徑： 150mm
最大調心幅度：±3mm（帶有DAT功能）
最大調水平幅度：±1°（帶有DAT功能）
最大測量直徑： 100mm
最大工件直徑：400mm*1
臺面最大承重：10kg
垂直軸（Z軸）
垂直移動：150mm
直線度（窄范圍）：0.15µm/50mm*2
直線度（全范圍）：0.3µm/150mm*2
與轉臺軸的平行度：0.3µm/150mm*2
定位速度：利用操縱桿，最大15mm/s（也可手動進給）
測量速度：0.5,1,2,5mm/s
最大檢測高度：150mm（外徑），150mm（內徑）
最大檢測深度：90mm
水平臂（X軸）
水平移動：75mm（包括工作臺旋轉中心25mm的突出量）
定位速度：利用操縱桿，最大8mm/s（也可手動進給）
測針和測頭
測量范圍：±400µm
測力：7-10mN
標準測頭：12AAB681，硬質合金球，Φ1.6mm
測量方向：雙方向
測頭角度調整：±45°（帶刻度）
數據分析系統：
分析軟件：Roundpak
濾波類型：2CRPC-75%（相對校正）,2CRPC-50%（相對校正）,2CR-75%,2CR-50%,高斯濾波器、濾波器關斷
截止值：15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr,手動設定
用于圓度評估的參考圓：LSC,MZC,MIC,MCC
供氣：
氣壓： 390kpa（4kgf/c㎡）
耗氣量：30L/min
電源： 100V AC-240V AC,50/60Hz
尺寸（W×D×H）：635×430×620mm
重量：95kg
*如選用測針夾鉗（12AAB597），則測量范圍可擴展至Φ70mm至Φ220mm，如需進行離工作臺旋轉中心小于或等于20mm、離工作臺面小于或等于20mm的徑向測量，則需使用附件臺選件（356038）。
*2僅適用于RA-1500
選件：
350850：圓柱直角規*
356038：用于測量較低工件的輔助臺
12AAB569：測頭延長支架（高度延長2倍）
12AAB597：大直徑工件輔助測頭支架
211-045：倍率校正規
211-014：卡盤（外徑：Φ1-78mm，內徑：Φ25-68mm）
211-032：定心卡盤（外徑：Φ1-79mm，內徑：16-69mm）
211-031：微型卡盤（外徑： 最大Φ0.1-1.5mm）
211-061：套爪卡盤（外徑：0.5-10mm）
178-025：防震臺
*僅適用于RA-1500
DAT（數字調整臺）功能：
旋轉工作臺以數字方式顯示調心、調水平。調心、調水平以往是一項難度大、精度要求高的工作，使用數字調整臺則使其變得非常簡單，不必經過特殊培訓就可成功操作。
1、兩個橫斷面“A”和“B”的初步測量。
2、初步測量后，監視器顯示調心、調水平的調整值。
3、調整旋轉工作臺的數字千分尺頭，即可令監視器顯示調整值。
4、調心、調水平完成。調心范圍：±3mm 調水平的（傾角）范圍：±1°
性能參數：
型號
RA-1400
RA-1500
貨號（mm）
211-721*
211-722*
貨號（inch）
211-731*
211-732*
*為區分交流電源電纜，在貨號后加上以下后綴：
A適于UL/CSA,C適于臺灣地區,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
尺寸圖片：單位（mm）
