211系列-圓度/圓柱度形狀測量儀

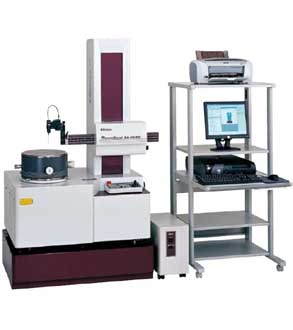

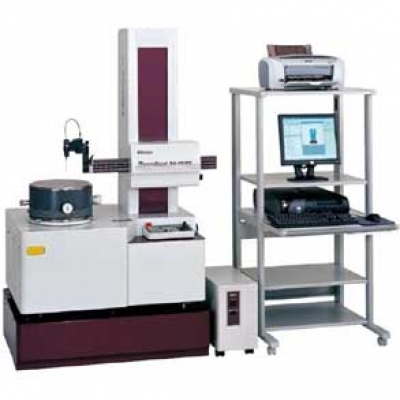

日本三豐品牌 MITUTOYO 211-824 形狀測量儀
特點：
1、RA-H5100AS/AH型粗糙度/圓柱度測量儀不僅具有世界級的高精度，而且操作性好，分析能力強。
2、改進的測量功能，能實現跟蹤測量，自動內/外徑測量以及周向、軸向的表面粗糙度測量。
自動調心、調水平的高精度旋轉工作臺：
高精度、高剛度的旋轉工作臺研制成功有賴于其關鍵部件如轉子、定子等的特殊工藝精度。此外，含有復雜孔徑的氣浮軸承保證了剛度極高且壓力分布均勻。所有這一切造就了工業界領先的（徑向）旋轉精度（0.02+4H/10000）µm
內徑/外徑的連續、自動測量：
連續自動測量可不改變測頭位置，從外徑到內徑依次進行。這樣做可縮短測量時間，排除因測頭位置變化引起的誤差，對高精度測量極為有利。
技術參數：
旋轉工作臺
回轉精度（徑向）：（0.02+4H/10000）µm
回轉精度（軸向）：（0.02+6X/10000）µm H為測量高度 ， X為離旋轉工作臺軸的距離
旋轉速度： 2,4,6,10rpm（20rpm：自動調心）
工作臺有效直徑： 300mm
最大調心幅度：±5mm
最大調水平幅度：±1°
最大測量直徑： 400mm
最大工件直徑：680mm
臺面最大承重：80kg(65kg：自動調心)
垂直軸（Z軸）
垂直移動：350mm：AS型；550mm：AH型
直線度（λc2.5）：0.05µm/100mm，0.14µm/350mm：AS型
0.05µm/100mm，0.2µm/550mm：AH型
與轉臺軸的平行度：0.2µm/350mm：AS型 0.32µm/500mm：AH型
定位速度：最大60mm/s
測量速度：0.5,1,2,5mm/s
最大檢測高度：350mm（外徑），350mm（內徑） （550mm外徑/內徑：AH型）
最大檢測深度：100mm
水平臂（X軸）
水平移動：225mm
直線度（λc2.5）：0.4µm/200mm
與轉臺軸的垂直度：0.5µm/200mm
定位速度：最大50mm/s
測量速度：0.5,1, 5mm/s
測針和測頭
測量范圍：±400µm（±5µm：跟蹤范圍）
測力：7 to 10mN（5級）
標準測頭：12AAB681，硬質合金球，Φ1.6mm
測量方向：雙方向
測頭角度調整：±45°（帶刻度）
數據分析系統：
分析軟件：Roundpak
濾波類型：2CRPC-75%,2CRPC-50%,2CR-75%（相對校正）,2CR-50%（相對校正）,高斯濾波器、濾波器關斷
截止值：15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr,手動設定
用于圓度評估的參考圓：LSC,MZC,MIC,MCC
供氣：
氣壓： 390kpa（4kgf/c㎡）
耗氣量：45L/min
電源： 100V AC-240V AC,50/60Hz
尺寸（W×D×H）：1260×710×1700mm （1260×710×1900mm：AH型）
重量：650kg：AS型；670kg：AH型
帶有儀器架：100kg
帶有防震臺架：170kg
選件：
350850：圓柱直角規
356038：用于測量較低工件的輔助臺
12AAF203：測頭延長支架（高度延長2倍）
12AAF205：測頭延長支架（高度延長3倍）
12AAF204：大直徑工件輔助測頭支架
211-045：倍率檢測規
211-014：卡盤（外徑： 1-78mm，內徑：25-68mm）
211-032：定心卡盤（外徑：1-79mm，內徑：16-69mm）
211-031：微型卡盤（外徑： 最大0.1-1.5mm）
12AAB598：護罩
X軸跟蹤測量：
內置于X軸的線性標尺可通過跟蹤工件表面進行測量（跟蹤范圍：±5µm）。這一功能對測量如下工件特別有效：在測量圓度/圓柱度時工件位移超出測頭的測量范圍，或滑塊/立柱的運動確定一錐形。
表面粗糙度的測量（表面粗糙度測量裝置：選件）
符合相關國際標準的表面粗糙度檢測器可安裝在原本安裝圓度檢測器的位置上，這就形成了多重傳感系統：不僅可以測量表面的幾何圓度/圓柱度，還可測量其粗糙度。
性能參數：
型號
RA-H5100AS
RA-H5100AH
貨號*
帶有儀器架
211-823
211-824
帶有防震臺架
211-823-2
211-824-2
立柱移動
350mm（標準立柱）
550mm（高立柱）
*為區分交流電源電纜，在貨號后加上以下后綴：
A適于UL/CSA, D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
尺寸圖片：單位
