- 型號：
543系列 --- 信號輸出功能型

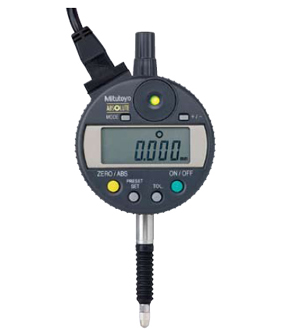

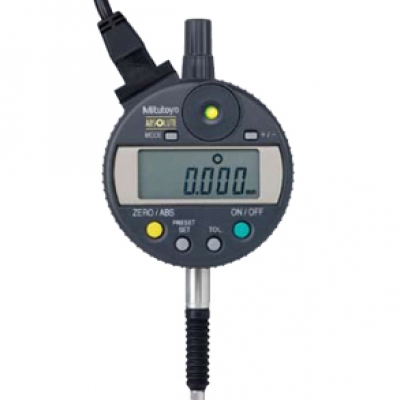

日本三豐品牌 MITUTOYO 543-283B 千分表
特點：
1、借助最大/最小值保持功能，ID-C信號千分表可輸出比照公差值的GO/ G 判斷結果。這種判斷是通過與已獲得的峰值測量數據直接數值比較進行的，代替了傳統的機械/電子接觸。有效避免了公差值設置的偏差，確保了高可靠性。
2、可通過NPN集電極開路、像序列發生器一樣，將信號輸出到外部設備。
3、通過綠色/紅色LED和液晶顯示屏上的“〈，0，〉符號顯示GO/±NG 判斷結果。
4、采用了ABSOLUTE線性編碼器，接通電源后ID-C信號顯示心軸距離原點的“絕對原點位置”，無極限響應速度有效避免了超速錯誤。
5、ID-C信號達到IP54防護標準，可防塵/防污染，即使在惡劣的機械工廠環境下也可安全使用。
技術參數：
顯示： 液晶顯示字符高度8.5mm
長度基準：ABSOLUTE靜電線性編碼器
最大反應速度：無限制
測力：2.0N以下
軸套外徑：8mm(ISO/JIS型3/8" (ANSI/AGD 型)
測針：帶有M2.5x0.45 螺紋的硬質合金球(ISO/JIS 型)或帶有#4-48UNF 螺紋的硬質合金球(ANSI/AGD 型)
電源: DC12-24V±10%
塵/水防護等級：達到IP54防護標準
功能：
原點設置/調零、預調、GO/±NG 判斷、自動電源開/關、英制/公制轉換（僅限英制/公制型）信號輸出（-NG/OK/+NG信號、NPN集電極開路）遠程控制（保持預調、調出預調、調零）、最大/最小/溢出值保持、＞
警告：低電壓、計算錯誤、溢出錯誤、公差極限設置錯誤
選件：
902011：心軸提升桿*（ISO/JIS 型）
902794：心軸提升桿*（ANSI/AGD型）
540774：心軸提升電纜
02ACA376：備用橡膠保護套
*使用心軸提升桿/電纜時，不能保證達到IP54塵/水防護標準
輸出格式：
電線
-NG
OK
+NG
錯誤信號
橙色（-NG）
低電平
高電平
高電平
高電平
綠色（OK）
高電平
低電平
高電平
高電平
棕色（+NG）
高電平
高電平
低電平
高電平
LED
紅色
綠色
紅色
紅色（閃爍）
LCD
＜
0
＞
“X.XXE”顯示
I/O性能參數：
電線
信號
︱/0
說明
黑色
-V（GND）
---
連接至負端（-）
紅色
+V（GND）
︱
電源(12-24VDC)
橙色
-NG
0
公差判斷結果輸出：僅當端子對一個判斷結果反應時，其值設為低電平
綠色
OK
0
棕色
+NG
0
黃色
調出預調/調零
︱
外部輸入端子：如果相應端子為低電平時，該信號值為真
藍色
保持重置
︱
屏蔽
FG
---
接地GND
性能參數：
公制型：
分辨率
貨號(帶耳后蓋,平型后蓋)
測量范圍
精度
測力
備注
0.01mm
543-280
543-280B
12.7mm
0.003mm
2.0N以下
ISO/JIS型
英制/公制型
分辨率
貨號(帶耳后蓋,平型后蓋)
量程
精度
測力
備注
.00005〞/.001mm
543-281
543-281B
.5〞
.00012〞
2.0N以下
ISO/JIS型
.00005〞/.001mm
543-282
543-282B
.5〞
.00012〞
2.0N以下
ANSI/AGD型
.0005〞/0.01mm
543-283
543-283B
.5〞
.00012〞
2.0N以下
ANSI/AGD型
尺寸圖片：
