日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商--------PJ-H30
303系列-投影儀

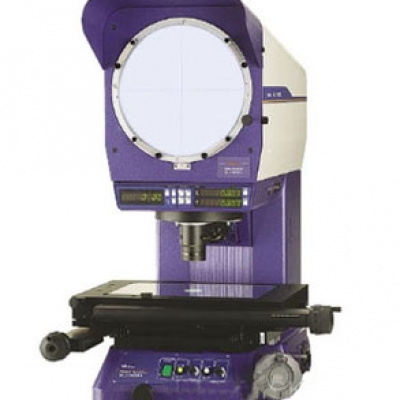

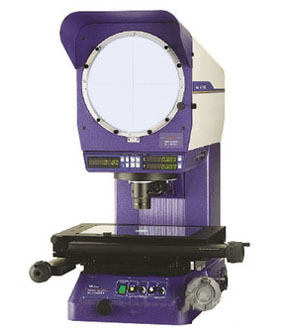

日本三豐品牌 MITUTOYO 303-711 投影儀
通過分離軸向移動，使XY工作臺在垂直方向上移動更穩定，PJ-H30系列投影儀具有（3+0.02L）µm的高測量精度；可通過手動或電動上、下調節屏幕微分頭實現聚焦。電動聚焦（PJ-H30D型）具有更高的操作性能。
特點：
1、新型帶有高NA鏡頭的光學系統在表面照明時可呈現更明亮、更清晰的屏幕圖像。
2、三鏡頭安裝標配一個10X鏡頭，此外有四種投影鏡頭（5X,20X,50X,100X）可供選擇。
可選設備類型：
設備類型
PJ-H30E
PJ-H30A
PJ-H30B
PJ-H30C
PJ-H30D
屏幕型號
固定屏幕
量角器屏幕
量角器屏幕
量角器屏幕
量角器屏幕
調焦
手動
手動
手動
電動
電動
邊緣探測系統
OPTOEYE(外部)
OPTOEYE(外部)
OPTOEYE(內置)
——
OPTOEYE(內置)
技術參數：
投影圖像：正像
投影屏幕
有效直徑：306mm（12″）
屏幕材料：精細磨砂玻璃
屏幕旋轉：±360°，微調和夾緊
角度分度值：數顯計數器（LED），分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零
參考線：十字交叉細線
投影鏡頭：10X（172-472） 可選：5X,20X,50X,100X
鏡頭安裝：3鏡頭旋轉盤
放大精度
輪廓照明：±0.1%以下
表面照明：±0.15%以下
最大工件高度：105mm
輪廓照明
光源：鹵素?zé)襞荩?4V,150W）
光學系統：縮放遠心系統
功能：無級亮度調節、吸熱光片、冷卻風扇
手動或電動調焦
分辨率：0.001mm或.0001″/0.001mm
電源：100-240V AC,50/60Hz
重量：176kg-212kg
投影能力：
單位
倍率
5X
10X
20X
50X
100X
視場范圍
Φ61.2
Φ30.6
Φ15.3
Φ6.12
Φ3.06
H
105
105
105
105
105
W
66
70.5
56.5
50
50
D
148
197
137
114
114
選件：
172-271：5X投影鏡頭組
172-473：20X投影鏡頭
172-474：50X投影鏡頭
172-475：100X投影鏡頭
172-116：標準刻度尺（50mm）
172-117：標準刻度尺（2″）
172-118：讀數尺（200mm）
172-161：讀數尺（300mm）
172-119：讀數尺（8″）
172-162：讀數尺（12″）
932105：罩面圖套裝（12個）
12AAG981：綠色濾光片
172-269：儀器放置臺
515530：鹵素?zé)襞荩?4V,150W）
172-198：帶有微調旋鈕的旋轉臺（有效直徑：96mm）
176-305：帶有微調旋鈕的旋轉臺（有效直徑：183mm）
172-306：帶有微調旋鈕旋轉臺（有效直徑：240mm）
172-198：帶有微調旋鈕的旋轉臺（有效直徑：96mm）
176-105：旋轉工作臺（最在工件直徑：70mm）
172-197：旋轉工作臺（最在工件直徑：80mm）
176-107：帶夾鉗的支架
172-378：帶夾鉗的V型塊（最大工件直徑：25mm）
176-317：固定裝置適配器
172-378：固定裝置適配器
適用性
XY工作臺尺寸
505 1010
505 1010 2010
2017 3017
172-198
√
√**
√***
176-305
——
√**
——
176-306
——
——
√***
176-105
√*
√**
√***
172-197
√*
√**
√***
176-107
√*
√**
√***
172-378
√*
√**
√***
*必須和旋轉工作臺（172-198）配合使用
**需與固定裝置適配器（176-317）配合使用
***需與固定裝置適配器（176-304）配合使用
性能參數：
型號（XY工作臺尺寸）
505B
1010B
2010B
2017B
3017B
貨號
PJ-H30E
303-701
303-702
303-703
303-704
303-705
PJ-H30A
303-711
303-712
303-713
303-714
303-715
PJ-H30B
303-721
303-722
303-723
303-724
303-725
PJ-H30C
303-741
303-742
303-743
303-744
303-745
PJ-H30D
303-731
303-732
303-733
303-734
303-735
XY工作臺行程范圍
50×50mm
100×100mm
200×100mm
200×170mm
300×170mm
精度（20℃時）
（3+0.02L）µm，L為測量長度
測量方法
線性編碼器
線性編碼器
線性編碼器
線性編碼器
線性編碼器
快速釋放機制
X和Y軸
X和Y軸
X和Y軸
X和Y軸
X和Y軸
XY工作臺面尺寸
300×240mm
300×240mm
350×280mm
410×342mm
510×342mm
XY工作臺有效范圍
180×150mm
180×150mm
250×150mm
270×240mm
370×240mm
工作臺玻璃定貨號
380412
380412
382762
12BAD363
12BAD330
旋轉功能
±3°
±3°
±3°
±5°
±5°
最大工作臺載重
10kg
10kg
10kg
20kg
20kg
備注
E型：帶有固定屏幕 A型：帶有量角器屏幕
B型：帶有量角器屏幕和內置OPTOEYE-200尋邊器
C型：帶有量角器屏幕和電動調焦
D型：帶有量角器屏幕，內置OPTOEYE-200邊緣傳感器和電動調焦
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
尺寸圖片：?jiǎn)挝唬╩m）
