日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商--------Surftest （表面粗糙度測量儀）SJ-400
178系列- 便攜式表面粗糙度測量儀

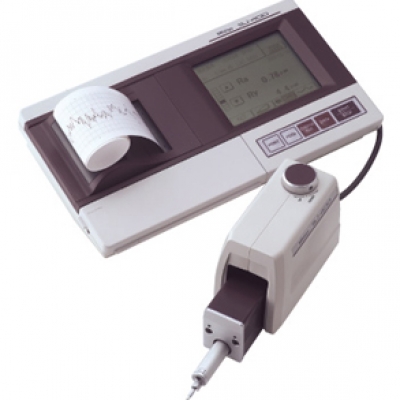

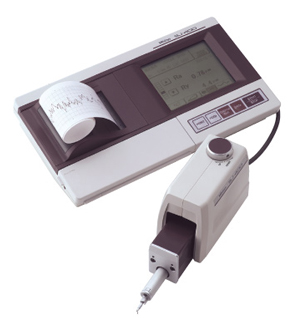

日本三豐品牌 MITUTOYO 178-946-4 表面粗糙度測量儀
特點：
1、備有符合最新ISO,DIN,ANSI與JIS標準的38種粗糙度參數。
2、一個寬范圍、高分辨率的檢測器和一個直接驅動元件，提供了在同類產品中更優越的高精度測量。
〈范圍/分辨率〉800µm/0.000125µm(8µm測量范圍)
〈直線度/移動長度〉
SJ-401驅動部:0.3µm/25µm
SJ-402驅動部: 0.5µm/50µm
3、無軌檢測器和弧形表面補償功能使它能有效地評價圓柱體表面粗糙度。
4、特細的階差，直線度、波度均可用無軌測量功能測出。
5、測量數據可通過RS-232C接口電纜（選件）由外部PC輸出。
6、帶有校正粗糙度標準板。
7、由數字濾波功能可得到全真的表面粗糙度輪廓圖。
8、GO/NG判斷功能。
9、自動校正功能。
技術參數：
X軸（驅動部）
測量范圍：25mm(SJ-401),50mm(SJ-402)
測量速度：0.05,0.1,0.5,1.0mm/s
返回速度：0.5,1.0,2.0mm/s
移動方向：向后
直線度：0.3µm/25mm(SJ-401), 0.5µm/50mm(SJ-402)
定位：±1.5°（傾角），10mm（向上/向下）
檢測器：
范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用測頭選件時，最大可達2400µm)檢測方法：無軌/有軌測量
測力：4mN或0.75mN
測針針尖：金剛石,90°/5µmR(60°/2µmR)
導頭曲率半徑：40mm
類型：差動電感式
電源：通過AC適配器/可充電鎳氫電池
電池壽命：最多可測量600次(不帶打印)
充電時間：15小時
數據輸出：通過RS-232C端口/SPC輸出
記憶卡：存儲/調用測量條件（最多20條） 存儲評估數據 存儲/調用取樣數據 存儲/調用統計數據
尺寸（W×D×H）
控制器：307×165×94mm(SJ-301)
高度-傾角調整裝置：131×63×99mm
驅動部：128×36×47mm(SJ-401), 155×36×47mm(SJ-402)
重量：
控制器：大約1.2kg
高度-傾角調整裝置：大約0.4kg
驅動部：0.6kg(SJ-401), 0.7kg(SJ-402)
評估能力：SJ-301
適用標準：JIS’82,JIS’94,JIS’01,ISO,ANSI,VDA
評估輪廓：P（原始輪廓），R（表面粗糙度輪廓），W(波紋度輪廓),DIN4776,粗糙度motif,波形motif
評價參數：
Ra,Rq,Rz,Ry,Rp,Rv,Rt,Sm,S,Pc,R3z,mr(c),Rpk,Rvk,δc,Rk,Mr1,Mr2,Lo,Ppi,R,AR,Rx,A1,A2,Vo,HSC,mr,SK,Ku,△a, △q,Wte,Wx,W,AW, Rz1max(ISO),Rmax(VDA,ANSI)
分析圖表：
支撐曲線（BAC1/2），振幅分布曲線（ADC）
濾波類型：2CR,PC75，高斯
截止波長： 0.08,0.25,0.8,2.5,8mm
取樣長度：0.08,0.25,0.8,2.5,8mm；或增量為0.1mm，0.1-25mm（0.1-50mm：SJ-402）之間的任意長度
取樣數：1,3,5（受限于移動范圍）
打印機：熱敏打印機
打印寬度：48mm（紙寬：58mm）
記錄倍率：垂直:10X-100,000X，自動 水平:1X-1,000X，自動
功能：
人性化：顯示/評價參數的選擇
數據補償：R表面、傾斜補償
標尺功能：顯示任意兩點間的坐標差
數字調整工作臺功能：無軌測量時、協助調整水平
移動檢測模式：驅動部停止時輸入測頭移動
統計過程：最大值、最小值、均值、標準差、合格率、直方圖
公差判斷：可確定三個參數的上、下極值。
測量條件儲存：5組測量條件（控制單元）
任選軟件：
SJ-Tools
輸出軟件以Microsoft-Excel*為基礎，目的在于控制設備、復制和存儲測量數據。
*Microsoft-Excel不包括在供應范圍內
完善的專有配件:
測量設備控制 測量變量的定義 截面的圖形顯示 測量記錄的存儲 測量結果紀錄 連接電纜
提供一個RS-232C電纜
12AAA882：RS-232C電纜長度
測量凹凸面的粗糙度：
球面或圓柱面（R表面）的粗糙度通常無法評價，但以濾波器去除半徑之后，R表面數據的可像平面測量那樣加以處理。
GO/NG指示：
測量后，顯示GO/NG。判斷結果為NG時會突出顯示。
統計數據：
對一個粗糙度參數進行多重測量，在此基礎上，可進行統計（平均值，標準偏差，最大/最小值、合格率以及直方圖）
選件：
178-611：階差樣板（公制型）
178-612：階差樣板（英制型）
178-610：階差規（階差：1µm，2µm，5µm，10µm）
178-009：手動圓柱臺（垂直移動：200mm）
178-039：手動圓柱臺（花崗巖基座）（垂直移動：250mm）
12AAB358：圓柱附件（工件直徑：15-60mm）
178-016：調水平工作臺（傾角：±1.5°，最大負載：15kg）
178-048：D.A.T調水平工作臺 （傾角：±1.5°，最大負載：15kg）
178-058：D.A.T調水平工作臺 （傾角：±1.5°，最大負載：15kg）
178-043-1：XY調水平工作臺（25×25mm） （傾角：±1.5°，最大負載：15kg,轉角：±3°）
178-053-1：XY調水平工作臺（1〞×1〞） （傾角：±1.5°，最大負載：15kg,轉角：±3°）
178-042-1：數顯XY調水平工作臺（25×25mm） （傾角：±1.5°，最大負載：15kg,轉角：±3°）
178-052-1：數顯XY調水平工作臺（1〞×1〞） （傾角：±1.5°，最大負載：15kg,轉角：±3°）
178-049：數顯XY調水平工作臺（25×25mm） （最大負載：15kg）
178-059：Digimatic XY調水平工作臺（1〞×1〞） （最大負載：15kg）
178-019：用于XY調水平工作臺的精密卡鉗（量爪開度：36mm）
181-902：帶夾鉗的V型塊（工件直徑：最大25mm）
181-901：帶夾鉗的V型塊（工件直徑：最大1〞）
998291：用于XY調工作臺的精密V型塊（工件直徑：1-160mm）
12BAA781：便攜包
12AAA841：存儲卡（8MB）
12AAA882：PC連接電纜（RS-232C電纜）
965014：SPC電纜（2m）
264-012-10：輸入工具（USB型）
264-504：DP-1VR
耗材：
12AAA896：LCD防護膜（10張/盒）
270732：標準打印機紙（25m,5卷/套）
12AAA876：耐用打印紙（25m,5卷/套）
應用測量圖片：
性能參數：
型號
SJ-401
SJ-401
SJ-402
SJ-402
貨號
178-956-4*
178-946-4*
178-958-4*
178-940-4*
貨號
178-957-4*
178-947-4*
178-959-4*
178-945-4*
貨號（mm適于日本）
178-956-3
178-946-3
178-958-3
178-940-3
檢測器測力
0.75mN
4mN
0.75mN
4mN
評估范圍
25mm
25mm
50mm
50mm
針尖
針尖角度
60°
90°
60°
90°
尖端半徑
2µm
5µm
2µm
5µm
*為區分交流電源電纜，在貨號后加上以下后綴：
”mm”型：A適于UL/CSA,C適于JIS(適于臺灣地區)，D適于CEE,E適于BS，DC適于中國，K適于EK
“inch”類型：A適于UL/CSA, D適于CEE,E適于BS，DC適于中國， 無后綴適于JIS/100V（適于臺灣地區）
尺寸圖片：單位
系統圖釋：
