八光藤野代理 HAKKO筒形加熱器HLA1103
HAKKO日本八光廣州代理,.,HAKKO日本八光代理.特點 筒式加熱器（ultrafive）是經過本公司長年手提式加熱器的制造技術品質管理經驗積累而派生的值得信賴的產品。利用此加熱器制造技術開發國產人造衛星用加熱器，已作為航空開發用產品而被認可。熱金屬板及模具加熱，需要晝夜不停運轉，而且使用時不允許有故障。另外在安全絕緣的基礎上如何將加熱內部的熱量迅速向外部傳遞，并且保證承
- 型號：
.特點

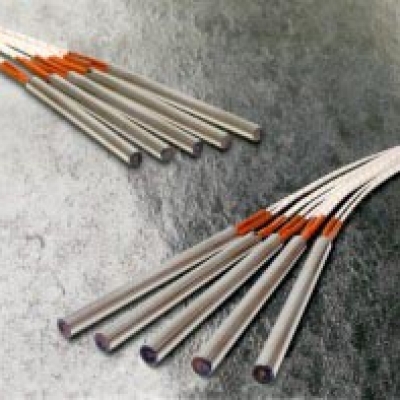

筒式加熱器（ultrafive）是經過本公司長年手提式加熱器的制造技術品質管理經驗積累而派生的值得信賴的產品。利用此加熱器制造技術開發國產人造衛星用加熱器，已作為航空開發用產品而被認可。熱金屬板及模具加熱，需要晝夜不停運轉，而且使用時不允許有故障。另外在安全絕緣的基礎上如何將加熱內部的熱量迅速向外部傳遞，并且保證承受機械運動的沖擊，上述問題通過（ultrafive）可以解決，并保證機械運轉的長期穩定。
應用
1:高效率；經過深入研究的高精度產品無損耗傳遞熱量。
2:壽命長；發熱線使用高鎳合金，并且使用本公司有的耐熱絕緣氧化鎂比傳統產品明顯具有長的壽命。
3：牢固性；采用能夠承受使用時機械震動及沖擊的設計，是經過長期測試合格的堅固構造。
4：電氣性能；具有優良的絕緣性能，特別是高溫時能保持穩定的絕緣性能。
5：可操作性；即使使用多個筒式加熱器，也可容易的在盒內完成配線。
外形¿尺寸¿規格
■HL型
外殼直徑φ6.25 φ6.5 φ8 φ10 φ12 φ12.6 φ14
外殼直徑φ15 φ16 φ18 φ20
外形¿尺寸¿規格
■SL型 SL型是將被玻璃纖維覆蓋的鎳燃線與加熱器內部相連的加熱器
外殼直徑φD
電線橫截面積（m㎡）
6.25
0.5
6.5
8
0.75
9.42
10
12
1.25
12.6
14
外形¿尺寸¿規格
■英寸級筒式加熱器
準備選購件的導線（可根據需要確定長度）
●HL型及英寸級用
導線種類
耐熱溫度
標準品
鎳玻璃耐熱導線
300℃
選購件-1
包覆氟樹脂（FEP）電線
200℃
選購件-2
包覆硅棉電線
400℃
選購件-3
鎳單線+R絕緣子
500℃
● SL型用
導線種類
耐熱溫度
標準品
鎳玻璃耐熱導線
300℃
選購件-1
包覆硅棉電線
400℃
*因受電流影響有可能導致溫度上升，使用環境溫度應低于50℃
HL 100V用 （現 貨） 【 ※為接受訂貨生產產品】
型號
商品代碼
尺寸
功率
(w)
D(英寸)
L(mm)
※HLA1101
03081720
6.25
（1/4英寸）
50
100
※HLA1102
03081730
80
100
※HLA1152
03081740
150
※HLA1103
03081750
100
100
※HLA1203
03081760
200
HLB1101
03081020
6.5
50
100
HLB1102
03081030
80
100
HLB1152
03081040
150
HLB1103
03081050
100
100
HLB1203
03081060
200
HLC1101
03081110
8
50
100
HLC1151
03081120
150
HLC1102
03081130
80
100
HLC1202
03081140
200
HLC1153
03081150
100
150
HLC1253
03081160
250
HLC1204
03081170
130
200
HLC1304
03081180
300
HLC1305
03080010
150
300
HLC1455
03080020
450
HLC1356
03080030
180
350
HLC1506
03080040
500
HLC1407
03080050
200
400
HLC1607
03080060
600
HLC1458
03080070
230
450
HLC1658
03080080
650
HLC1509
03080090
250
500
HLC1709
03080100
700
HLC3551
03080110
300
550
HLC3851
03080120
850
※HLD1101
03081810
9.42
（3/8英寸）
50
100
※HLD1201
03081820
200
※HLD1152
03081830
80
150
※HLD1252
03081840
250
※HLD1203
03081850
100
200
※HLD1303
03081860
300
HL200V用 【現貨】 （※為接受訂貨生產品）
型號
商品代碼
尺寸
功率
(w)
D(英寸)
L(mm)
※HLA2101
03082720
6.25
（1/4英寸）
50
100
※HLA2102
03082730
80
100
※HLA2152
03082740
150
※HLA2103
03082750
100
100
※HLA2203
03082760
200
HLB2101
03082020
6.5
50
100
HLB2102
03082030
80
100
HLB2152
03082040
150
HLB2103
03082050
100
100
HLB2203
03082060
200
HLC2101
03082110
8
50
100
HLC2151
03082120
150
HLC2102
03082130
80
100
HLC2202
03082140
200
HLC2153
03082150
100
150
HLC2253
03082160
250
HLC2204
03082170
130
200
HLC2304
03082180
300
HLC2305
03080510
150
300
HLC2455
03080520
450
HLC2356
03080530
180
350
HLC2506
03080540
500
HLC2407
03080550
200
400
HLC2607
03080560
600
HLC2458
03080570
230
450
HLC2658
03080580
650
HLC2509
03080590
250
500
HLC2709
03080600
700
HLC4551
03080610
300
550
HLC4851
03080620
850
※HLD2101
03082810
9.42
（3/8英寸）
50
100
※HLD2201
03082820
200
※HLD2152
03082830
80
150
※HLD2252
03082840
250
※HLD2203
03082850
100
200
※HLD2303
03082860
300
※HLD2204
03082870
130
200
※HLD2404
03082880
400
※HLD2305
03082890
150
300
※HLD2505
03082900
500
SL100V用 【現貨】 （※為接受訂貨生產品）
型號
商品代碼
尺寸（mm）
功率
（W）
D
L
※SLA1101
03104720
6.25
(1/4英寸)
55
100
※SLA1102
03104730
85
100
※SLA1152
03104740
150
※SLA1103
03104750
105
100
※SLA1203
03104760
200
SLB1101
03104020
6.5
55
100
SLB1102
03104030
85
100
SLB1152
03104040
150
SLB1103
03104050
105
100
SLB1203
03104060
200
SLC1101
03104110
8
55
100
SLC1151
03104120
150
SLC1102
03104130
85
100
SLC1202
03104140
200
SLC1153
03104150
105
150
SLC1253
03104160
250
SLC1204
03104170
135
200
SLC1304
03104180
300
※SLD1101
03104810
9.42
(3/8英寸)
55
100
S※LD1201
03104820
200
※SLD1152
03104830
85
150
※SLD1252
03104840
250
※SLD1203
03104850
105
200
※SLD1303
03104860
300
※SLD1204
03104870
135
200
※SLD1404
03104880
400
※SLD1305
03104890
155
300
※SLD1505
03104900
500
SLE1101
03104210
55
100
SLE1201
03104220
200
SLE1152
03104230
85
150
SLE1252
03104240
250
SLE1203
03104250
105
200
SLE1303
03104260
300
SLE1204
03104270
135
200
SLE1404
03104280
400
SLE1305
03104290
155
300
SLE1505
03104300
500
SLF1101
03104310
12
55
100
SLF1201
03104320
200
SLF1202
03104330
85
200
SLF1302
03104340
300
SLF1253
03104350
105
250
SLF1403
03104360
400
SLF1304
03104370
135
300
SLF1504
03104380
500
SLF1405
03104390
155
400
SLF1605
03104400
600
SLF1506
03104410
195
500
SLF1806
03104420
800
英寸級120V用 (現貨)
型號
商品代碼
尺寸
功率
（W）
D（英寸）
L（mm）
HLJ1021
03083010
1/8
(3.10㎜)
31.8
25
HLJ1051
03083020
50
HLJ1032
03083030
38.1
30
HLJ1042
03083040
44
HLJ1062
03083050
60
HLJ1053
03083060
50.8
50
HLJ1074
03083070
63.5
70
HLJ1115
03083080
88.9
110
HLK1081
03083090
1/4
(6.25㎜)
25.4
80
HLK1101
03083100
100
HLK1151
03083110
150
HLK1072
03083120
31.8
75
HLK1102
03083130
100
HLK1152
03083140
150
50HLK1053
03083150
38.1
50
HLK1103
03083160
100
HLK1153
03083170
150
HLK1203
03083180
200
HLK1104
03083190
50.8
100
HLK1154
03083200
150
HLK1204
03083210
200
HLK1254
03083220
250
HLK1105
03083230
76.2
100
HLK1205
03083240
200
HLK1305
03083250
300
HLK1106
03083260
101.6
100
HLK1206
03083270
200
HLK1306
03083280
300
使用注意事項
對筒式加熱器而言，最重要應保證加熱器與被加熱金屬之間的熱傳遞能夠順利進行。
●應盡力縮小加熱器外殼直徑與其所插入的孔徑之間的差距 （0.1mm以下：如是φ10的加熱器應是10.1的孔）。
●請將孔的內部加工成平滑表面。
●應去除加工孔時殘留的機油，因為加熱時殘留的機油將轉變為碳化物質進而影響熱傳導。
●在額定電壓下使用，不會發生任何問題，使用時的電容可按以下公式計算。
〔使用電壓/額定電壓〕¿×額定電容=使用時的電容
（例如）120V-500W的加熱器，使用電壓為100V，則其功率為347W。
